Cette page contient des données techniques pour l’installation de l’antenne Starlink (génération 3) prévue le mardi 29 octobre 2024 au collège Boaouva Kaleba.
Contenu du carton Starlink
Le carton du kit Starlink (génération 3) contient les éléments suivants :

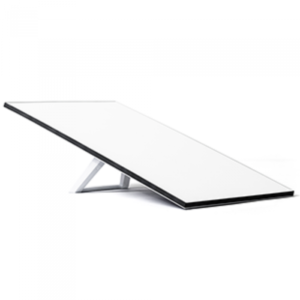

- Une antenne monté sur un trépied permettant de l’installer avec un angle idéal
- Un câble réseau de 15 mètres (étanche et anti-UV) permettant de relier l’antenne au modem-routeur
- Un modem-routeur wifi équipée de deux prises RJ45
- Un bloc d’alimentation permettant d’alimenter le modem-routeur
Les dimensions de l’antenne qui pèse 3 kilogrammes sont les suivantes :
- 38,3 cm de largeur
- 59,6 cm de hauteur
- 3,97 cm de profondeur
Tout est détaillé sur cette page : https://www.starlink.com/fr/specifications
Accessoires
Afin de fixer l’antenne sur le toit, le collège a fait l’acquisition des éléments suivants :

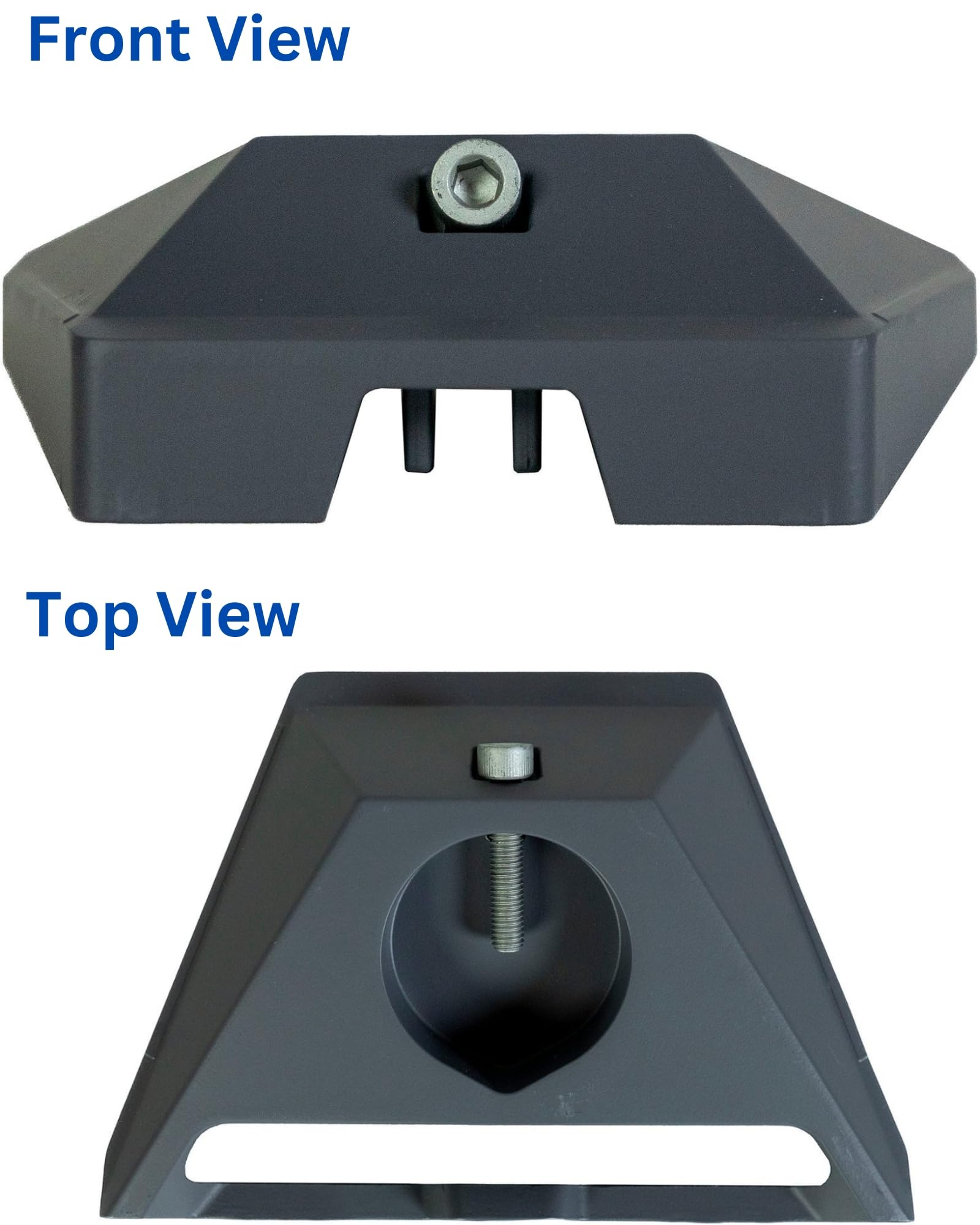

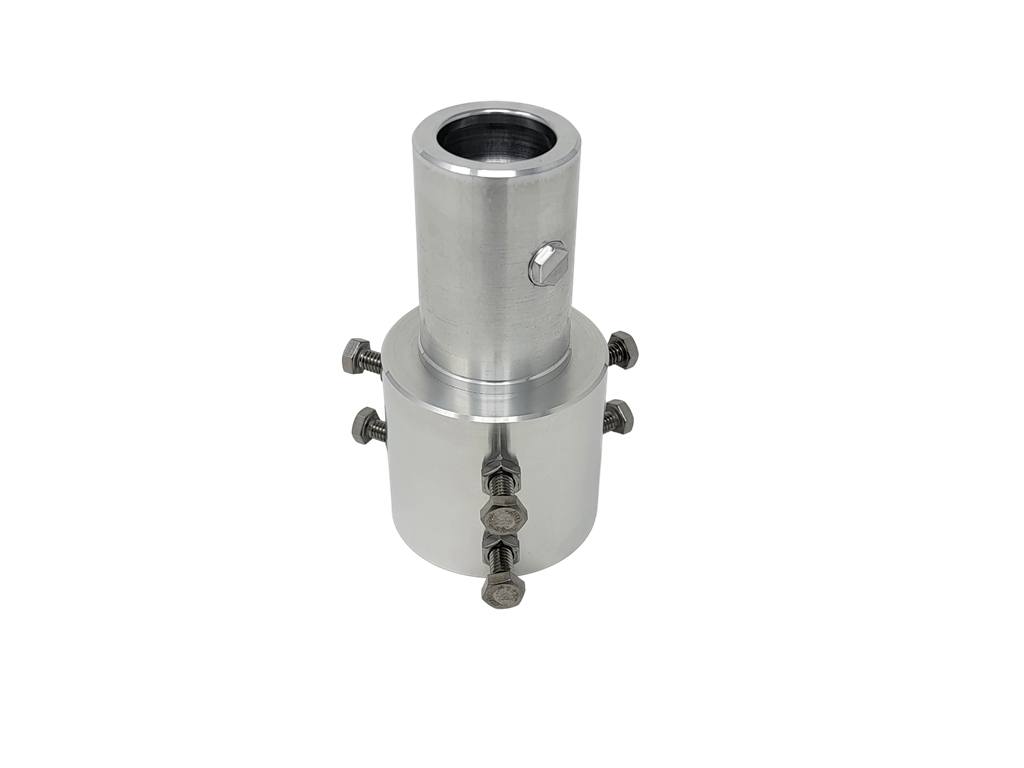

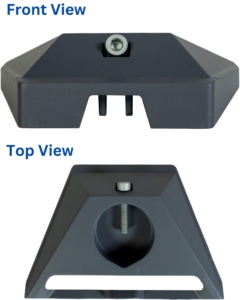

- Une platine qui remplace le support plastique de l’antenne et qui permet la fixation d’un tube galvanisé
- Un tube galvanisé de 4 centimètres de diamètre qui se fixe dans la platine
- Un tube galvanisé de 3 centimètres de diamètre qui se glisse dans le premier tube et qui doit être fixé sur le toit du collège sur une plaque de métal ou sur un support quelconque

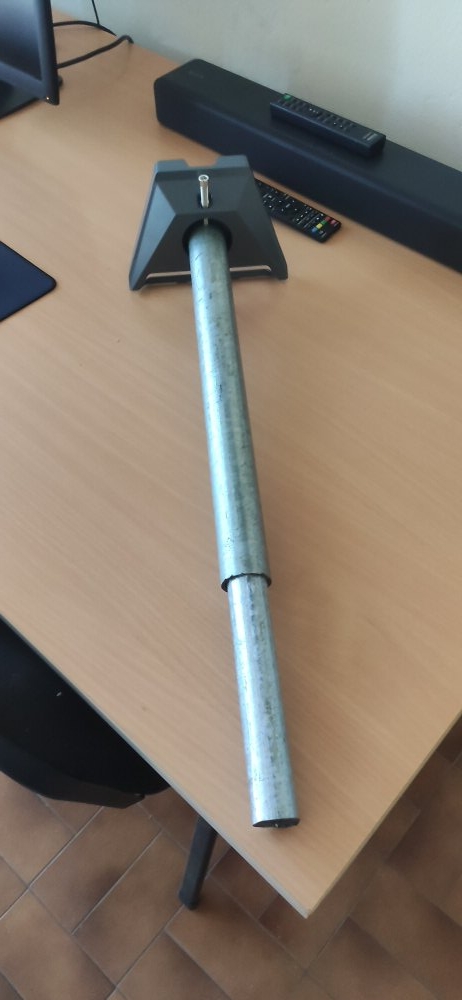

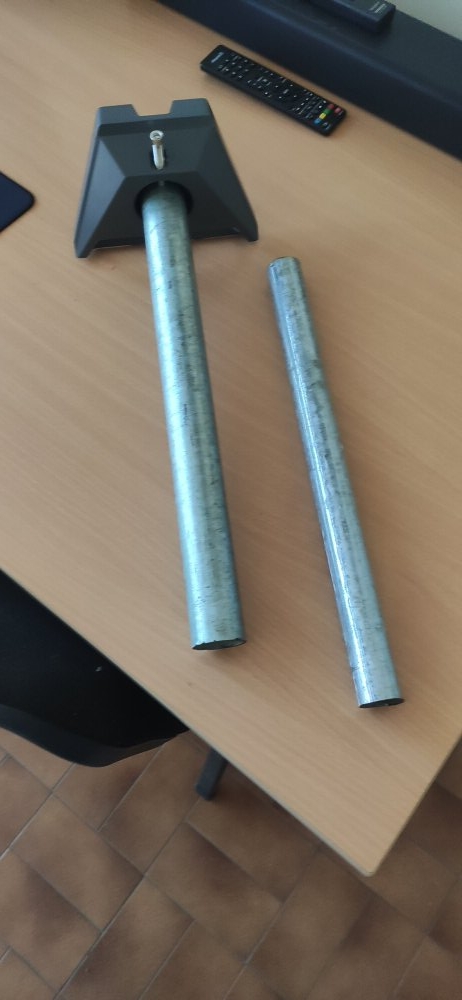

Voici les deux tubes galvanisés qui vont permettre de fixer l’antenne sur le toit du collège.

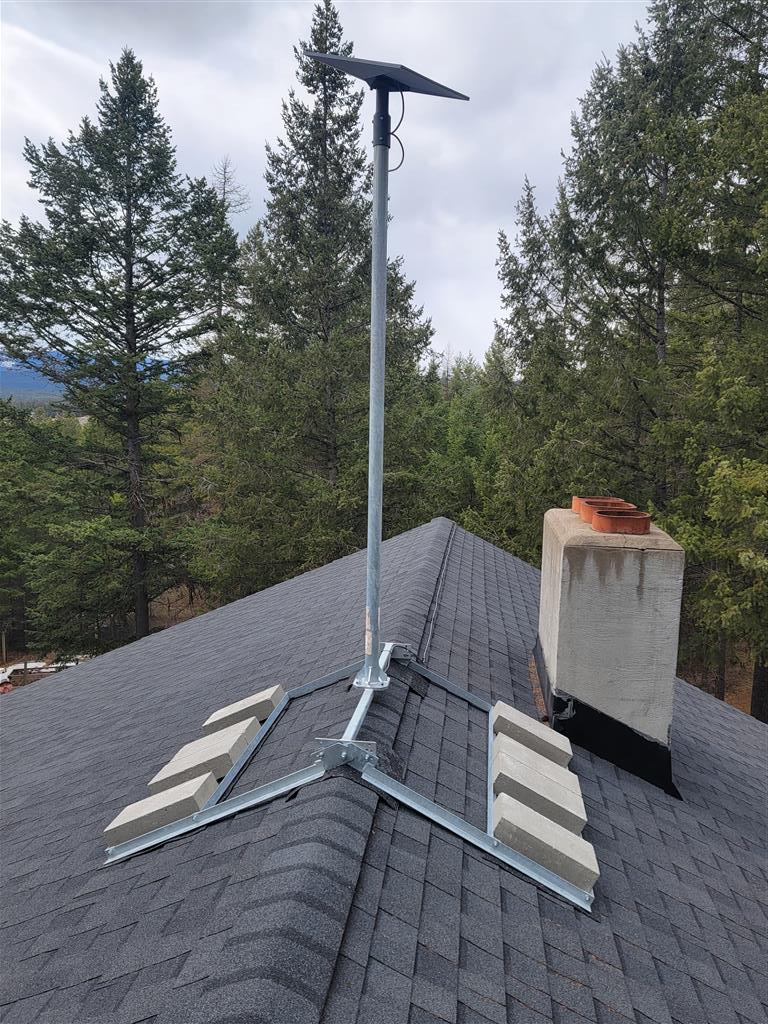

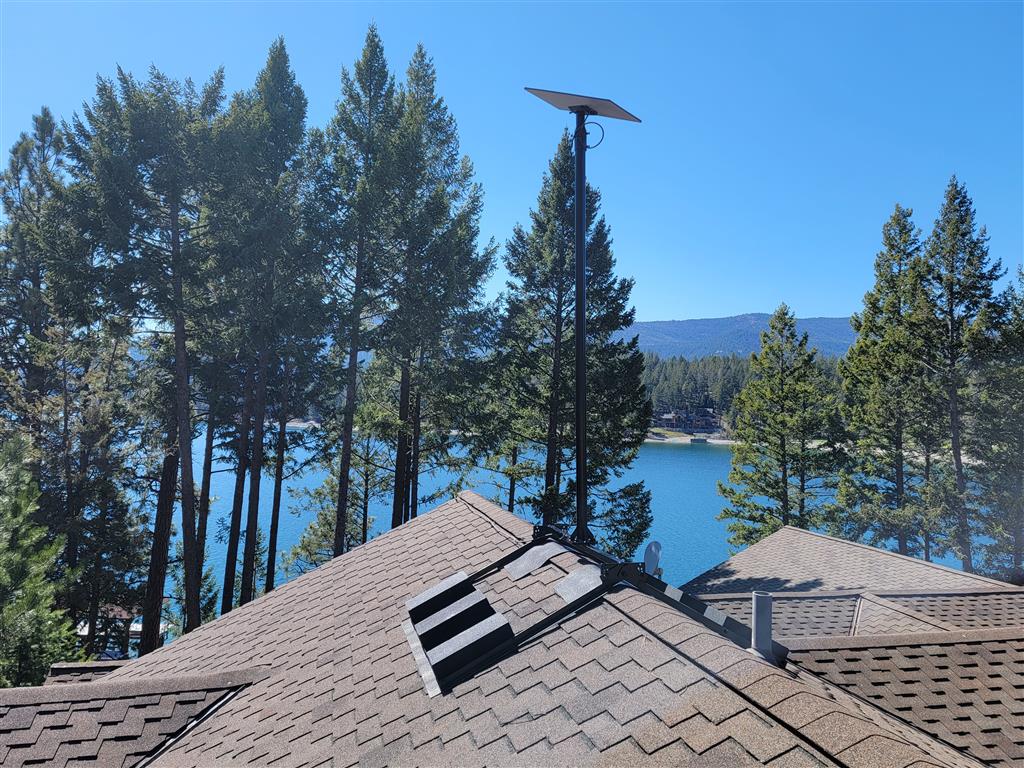

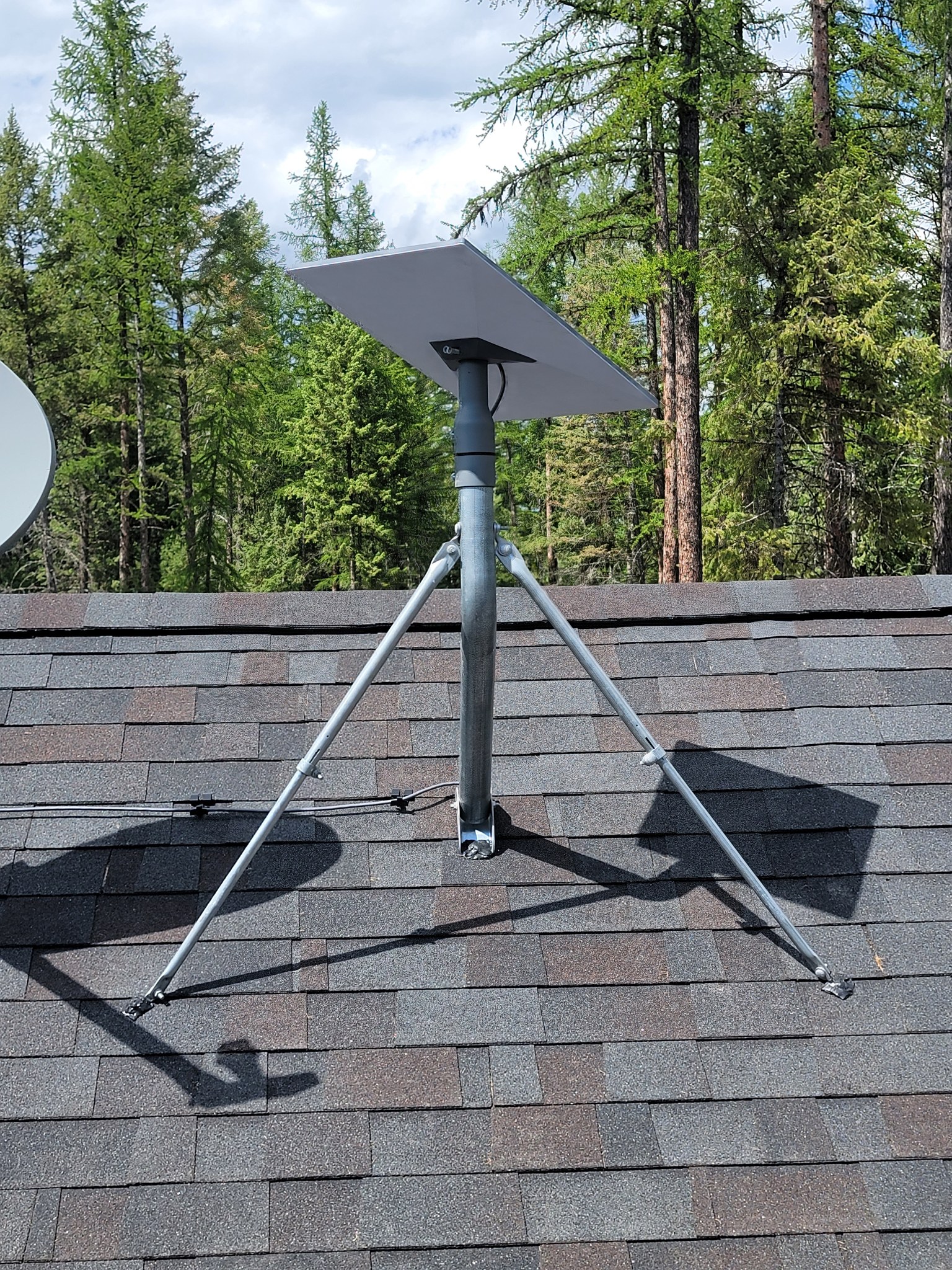

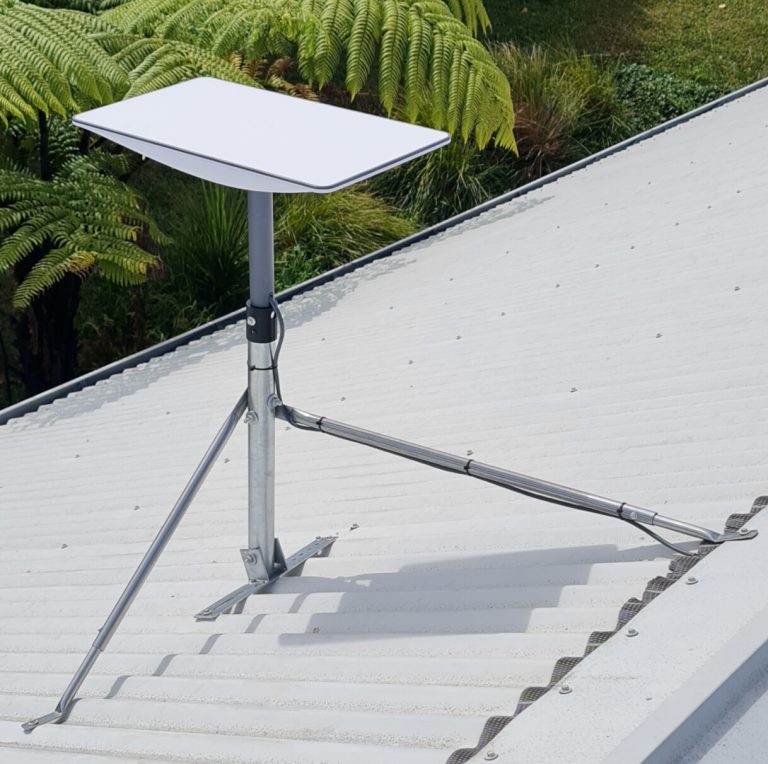

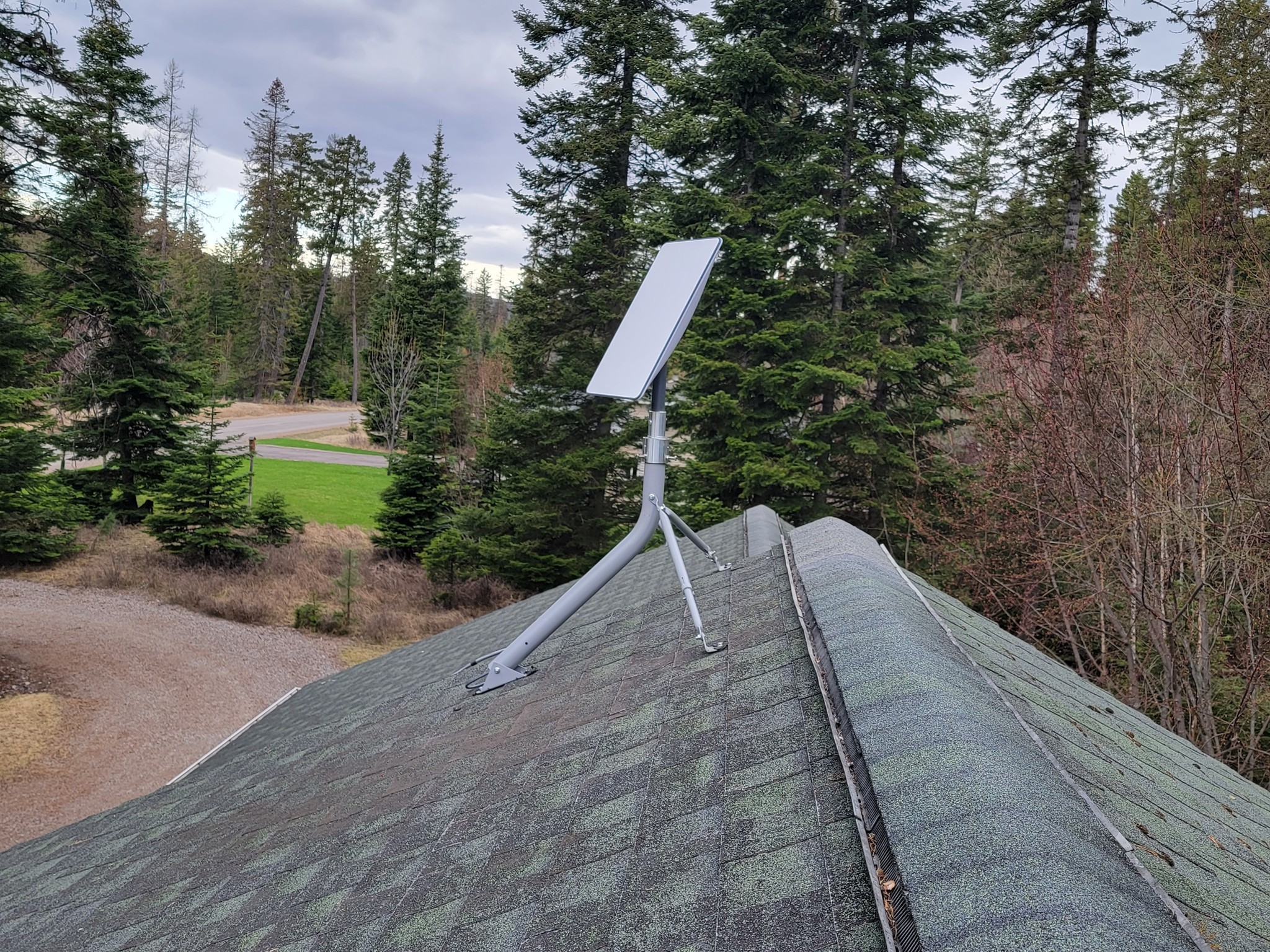

La galerie suivante montre les accessoires ainsi que des manière différentes de fixer l’antenne sur le toit.
Vidéos
Voici quelques vidéos montrant le contenu du kit Starlink et l’installation de l’antenne.
